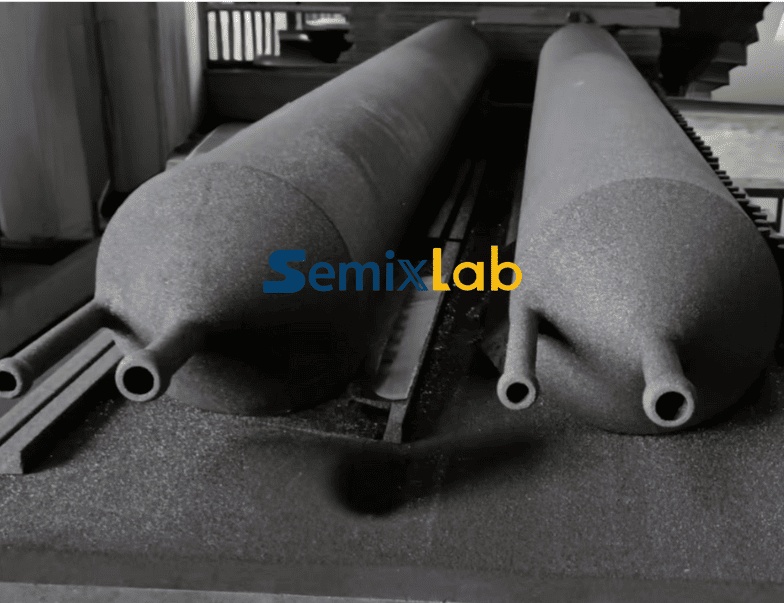

Silikon karbidli pech trubkasi

Semixlab ultra yuqori tozalikdagi SiC o'choq quvurlari tizimini, 99.9999% qoplama tozaligi bilan yarimo'tkazgichli issiqlik maydoni eritmalarini va to'liq chiziqli yetkazib berishni ta'minlaydi.

Asosiy qiymat taklifi

Gofret ishlab chiqarish uchun nol ifloslangan termal muhitni ta'minlang: jarayon kamerasida nol metall ifloslanishiga erishish uchun substratning 99.9% SiC tozaligi + CVD qoplamasining 99.9999% tozaligi, to'liq SiC konsolli qayiq va gofret qayiq tizimi bilan birgalikda.

Mahsulotlar uchun turli nomlar:

Yuqori haroratli SiC o'choq trubkasi; kremniy karbid trubkasi; Yuqori toza SiC trubkasi; Diffuziya pechi uchun kremniy karbid trubkasi; Diffuziya va LPCVD jarayoni uchun silikon karbid trubkasi; RTP uchun SiC trubkasi, Oksidlanish uchun SiC trubkasi

Asosiy spetsifikatsiyalar:

Materialning tozaligi: Asosiy material 99.9% dan yuqori tozaligi bilan silikon karbiddir va CVD qoplamasidan keyin tozaligi 99.9999% dan yuqori (6N sinf).

Issiqlik ko'rsatkichi: Maksimal ish harorati 1650 ℃ (uzoq muddatli), termal kengayish koeffitsienti: 4.6 × 10⁻⁶/℃, doimiy harorat zonasida bir xillik: ±1.5 ℃ (1200 ℃);

Mexanik quvvat: Bükme kuchi 450Mpa (xona haroratida).

Asosiy foydalanish

Termal maydon tashuvchisi

1200 ℃ dan 1650 ℃ oralig'ida barqaror va bir xil harorat maydonini o'rnating (doimiy harorat zonasidagi harorat farqi ≤ ± 1.5 ℃)

Diffuziya, oksidlanish va tavlanish kabi jarayonlarning termodinamik sharoitlarini ta'minlash.

Ifloslanishni izolyatsiya qiluvchi to'siq

Yuqori toza materiallar (masalan, SiC) orqali metall ionlarining (masalan, Fe / Ni / Cu va boshqalar) tarqalishini blokirovka qiling.

Texnologik gazlar va tashqi muhit o'rtasidagi o'zaro ifloslanishni oldini olish.

Gaz kanalini qayta ishlash

Oqim yo'nalishini va reaksiya gazlarining taqsimlanishini (masalan, O₂/N₂/SiH₄ va boshqalar) aniq nazorat qiling.

Gofret yuzasida bir xil gaz fazali reaktsiyalariga erishing (masalan, SiO₂ o'sishi).

Fotovoltaik qoplama: TOPCon / HJT hujayra PECVD jarayoni gofret tashishni qo'llab-quvvatlang.

Ilova stsenariyalari

● Epitaksiya

● Oksidlanish/diffuziya

● LPCVD/PECVD jarayoni

● III-V birikmali yarim o'tkazgichlarni tavlash

Sanoatdagi og'riqli nuqtalarga yechimlar

Bizning yechimlarimiz mijozlarimizning og'riqli nuqtalariga qaratilgan:

1. Yuqori haroratli jarayon zarrachalarining ifloslanishi: 6N qoplama nopoklik yog'inlarini bloklaydi.

Kvars komponentlarida SiC ni tez-tez almashtirish korroziyaga chidamliligini 8 marta oshiradi.

2. SiC materiallarining butun seriyasida termal maydon komponentlarining termal kengayish mos kelmasligi uchun CTE mustahkamligi dizayni.

3. Gofretning orqa tomonidagi metall ifloslanishini ultra jilolangan sirt bilan ishlov berish (Ra 0.2 mkm).

Komponentning texnik xususiyatlarining asosiy afzalliklari:

1. SiC o'choq trubkasi - Asosiy materialning tozaligi: 99.9% sinterlangan silikon karbid

▶ Termal zarba qarshiligi 3 baravar oshiriladi (tezkor sovutish > 1600℃)

Issiqlik kengayish koeffitsienti 4.6 × 10⁻⁶/℃ ga teng.

Nano o'lchovli qoplama - 6N-sinfdagi yuqori toza SiC (99.9999%) ning CVD cho'kishi

▶ Fe va Ni kabi metallarning tarqalishini blokirovka qilish

▶ Sirt pürüzlülüğü Ra < 0.5 mkm

2. SiC gofretli qayiq - 12 dyuymli gofretlar bilan mos keladi

- Ko'p qatlamli yuk ko'taruvchi dizayn

▶ Pech quvurlari bilan 100% termal moslik

Gofretning ifloslanish darajasi 0.01 ppb dan kam

3. Konsolli paddle tizimi - izostatik grafit substrat +SiC qoplamasi

- Avtomatik tekislash aniqligi ± 0.1 mm

▶ Suyma qarshilik muddati > 100,000 XNUMX marta

Transmissiya tebranishi 5 mkm dan kam

Buzg'unchi texnologik hodisalar

Poklik inqilobi

Ikki darajali himoya tizimi

Asosiy qatlam 99.9% SiC → yuqori quvvatli ramka qurish uchun

Funktsional qatlamdagi 6N-darajali CVD-SiC atom darajasida muhrlangan qatlam hosil qiladi.
to'siq

Nopoklik nazorati: Na/K <0.1ppm, og'ir metallar <5ppb, 28nm dan past bo'lgan jarayonlar talablariga javob beradi

Tizim sinergiyasining afzalligi

● Issiqlik maydonining bir xilligi: o'choq trubkasi + gofret qayig'i + eshkak pichog'ining uch marta termal birlashma dizayni, doimiy harorat zonasidagi harorat farqi (> 1200 ℃) ≤ ± 1.5 ℃

● Ishlash muddatini ikki baravar oshirish: butun yechim gibrid tizimga nisbatan xizmat muddatini 40% ga uzaytiradi, MTBA 8,000 soatdan oshadi
